台湾上银导轨RGH35CA,上银导轨价格RGH35CA



台湾上银导轨RGH35CA滑块长124，宽70，是一款四方型重负荷上锁式滑块，RGH35CA上银滑块上面有6个M8的螺纹孔，其孔距是50*50，滑轨加滑块的组合高度为55，台湾上银导轨RGH35CA的安装螺丝为M8，安装孔之间的距离为40

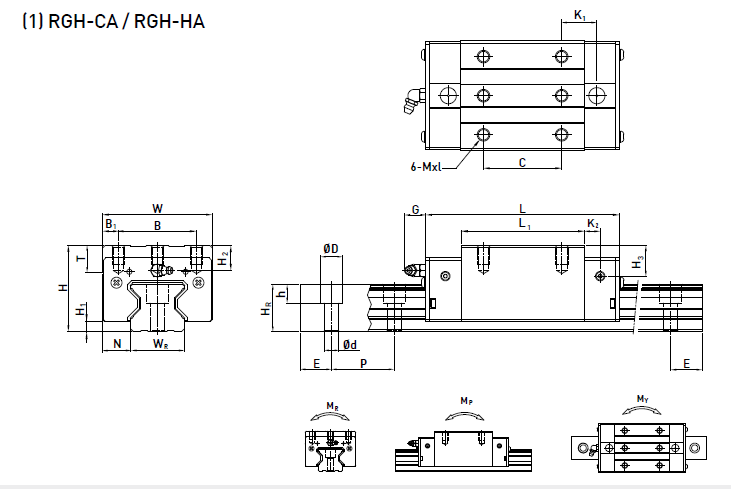

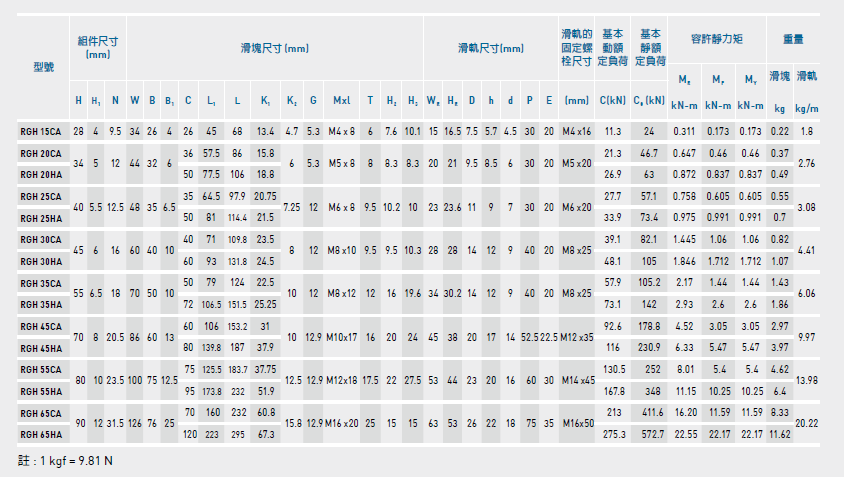

台湾上银导轨RGH35CA滑块更多参数如下图：



台湾上银直线导轨的选用

1.使用条件设定

应用之设备
行程

 内部空进之限制 ○ 运行速度、加速度

 精度之要求
 使用频率

 刚性之要求
使用环境

负荷方式

 要求寿命年限

2.选用系列产品

HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

 EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。

3.选用精度等级
C,H,P,SP,UP等级视设备精度要求而定

4.假定滑块尺寸及数目

 依经验选用

 负荷状态

 若与滚珠螺杆配合使用，则使用之直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格

5.计算滑块最大负荷

 参照负荷计算例计算单个滑块最大等效负荷

 确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值

6.选择预压力

 依刚性要求及安装面精度选用

7.确认刚性

参照刚性表计算变形量

提高预压力，加大选用尺寸或滑块数以提高刚性

8.计算使用寿命

 依使用速度、频率计算寿命距离要求

依寿命公式计算选定直线导轨之寿命距离

9.润滑选用

 润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油

直线导轨选用完成。
